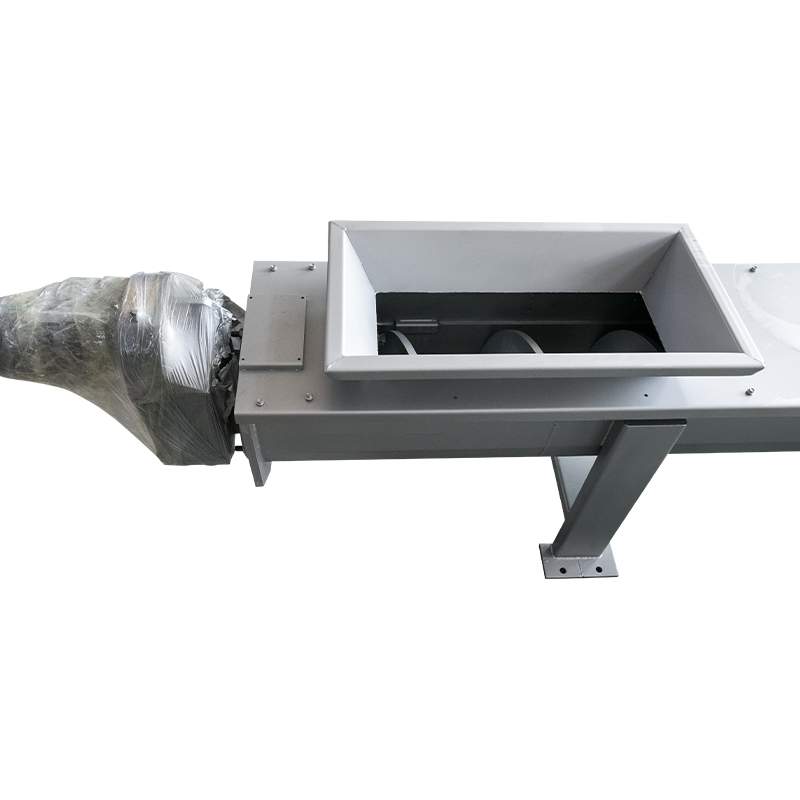

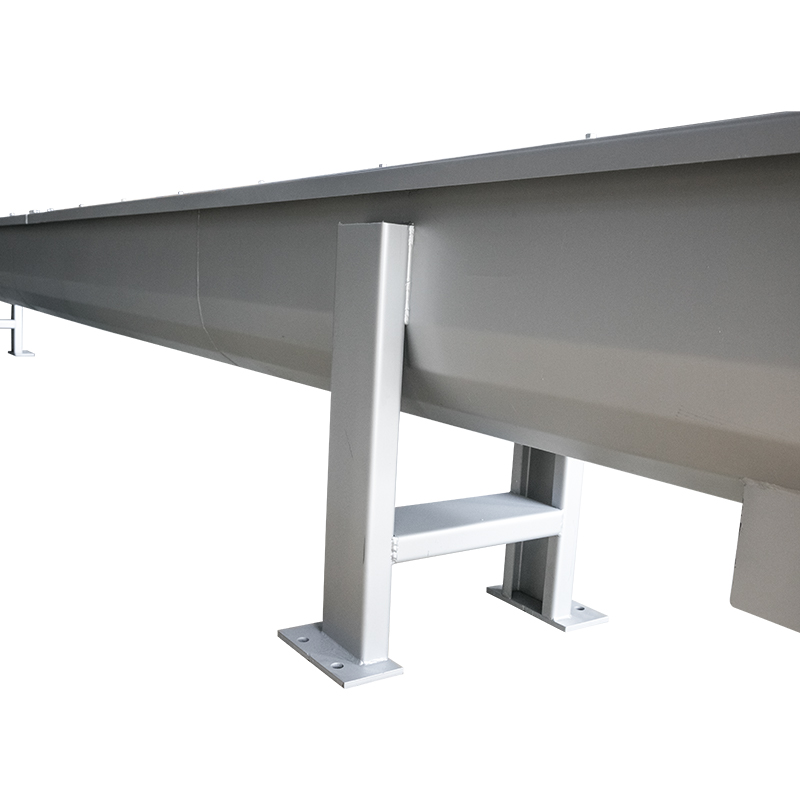

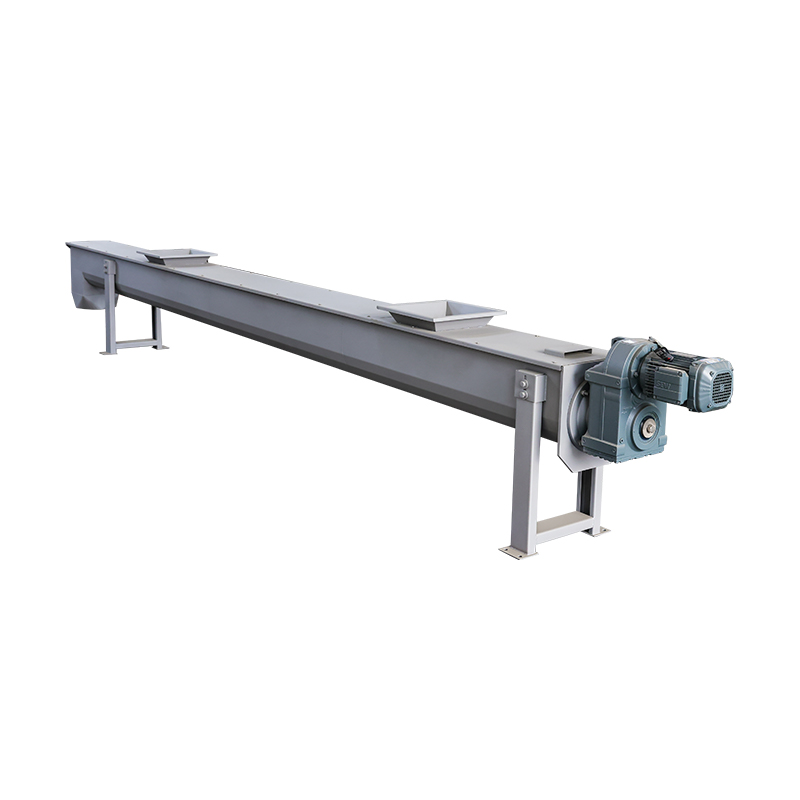

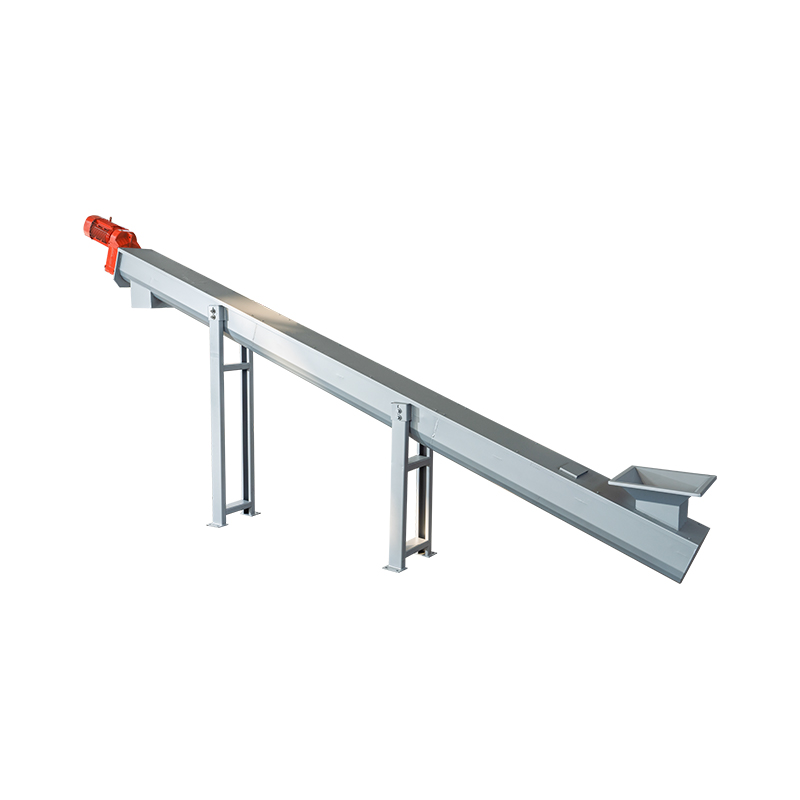

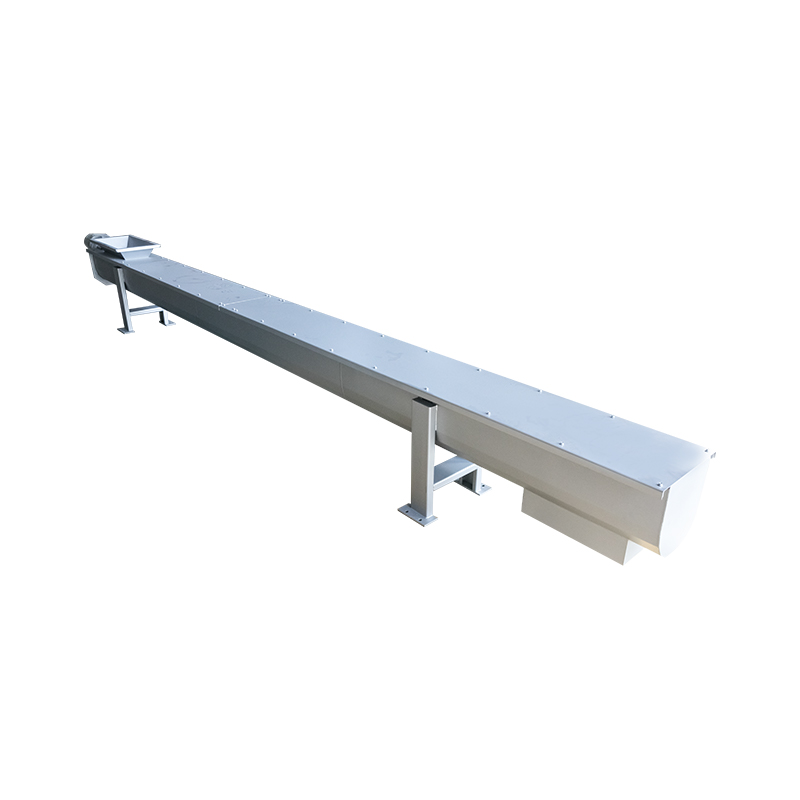

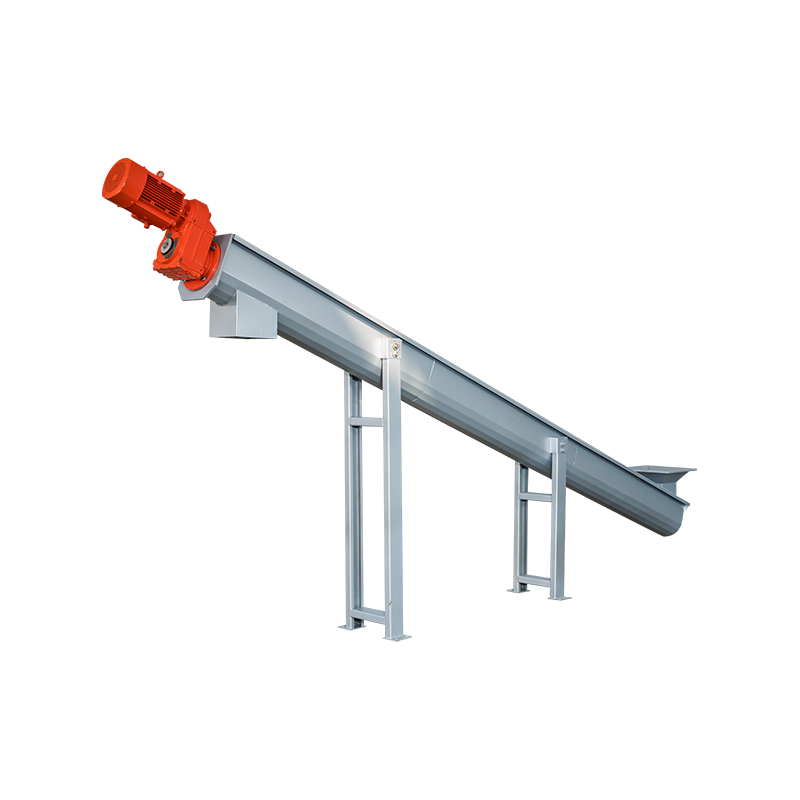

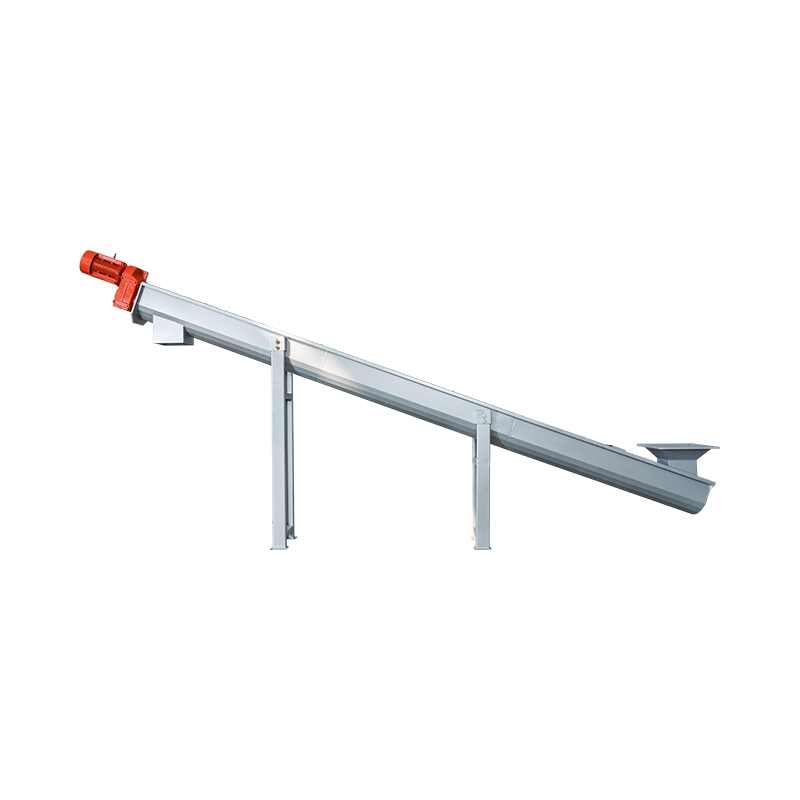

Los transportadores de tornillo sin eje/sin eje son adecuados para el manejo de cribados en plantas de tratamiento de aguas residuales municipales, instalaciones de pretratamiento de aguas residuales residenciales, estaciones de bombeo de aguas pluviales y residuales municipales y plantas de tratamiento de agua. Se utilizan principalmente junto con equipos como cribas o máquinas deshidratadoras para transportar cribas o lodos deshidratados.
· La unidad de accionamiento emplea un reductor de engranajes helicoidales de eje paralelo montado en eje, que presenta una estructura compacta y un funcionamiento suave y seguro;

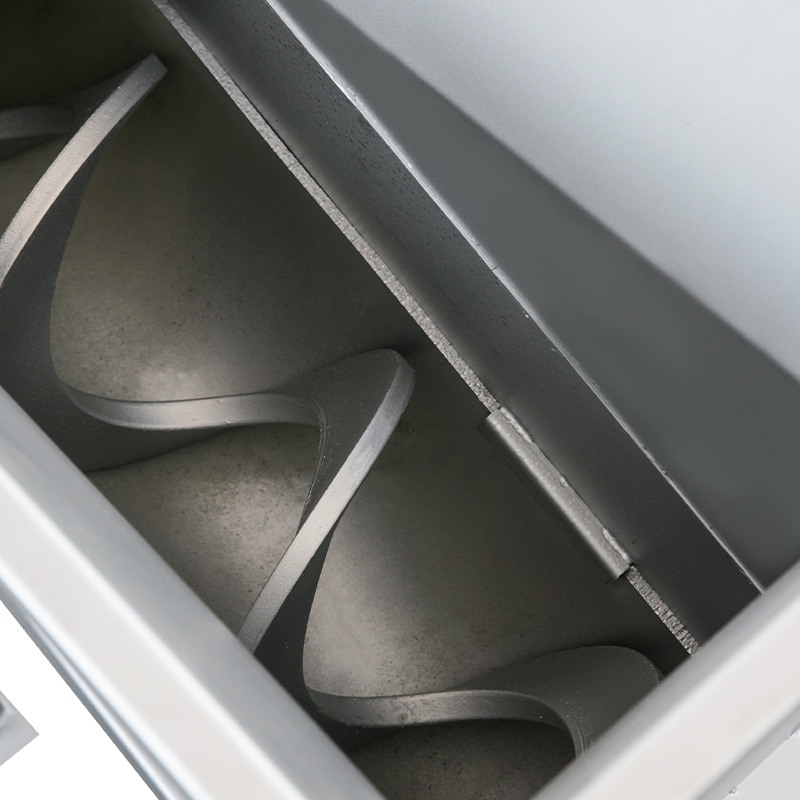

· La cubeta en forma de U incorpora un revestimiento interior, que ofrece alta resistencia al desgaste, vida útil prolongada y fácil reemplazo;
· La dirección de transporte está determinada por la dirección en espiral de las palas del sinfín y la rotación del motor, lo que permite un transporte bidireccional;
· Utiliza un sistema de transporte de canal ancho para evitar obstrucciones, lo que garantiza un funcionamiento confiable, poco ruido y un mantenimiento conveniente.
Este equipo emplea una cinta transportadora de canal continuo. Los materiales se descargan en el transportador desde una criba o la salida de la máquina deshidratadora. Impulsados por un motor eléctrico, los materiales son transportados mediante palas en espiral de un extremo al otro. En el extremo de la terminal, el transportador interactúa con un carro de desechos para su posterior procesamiento.

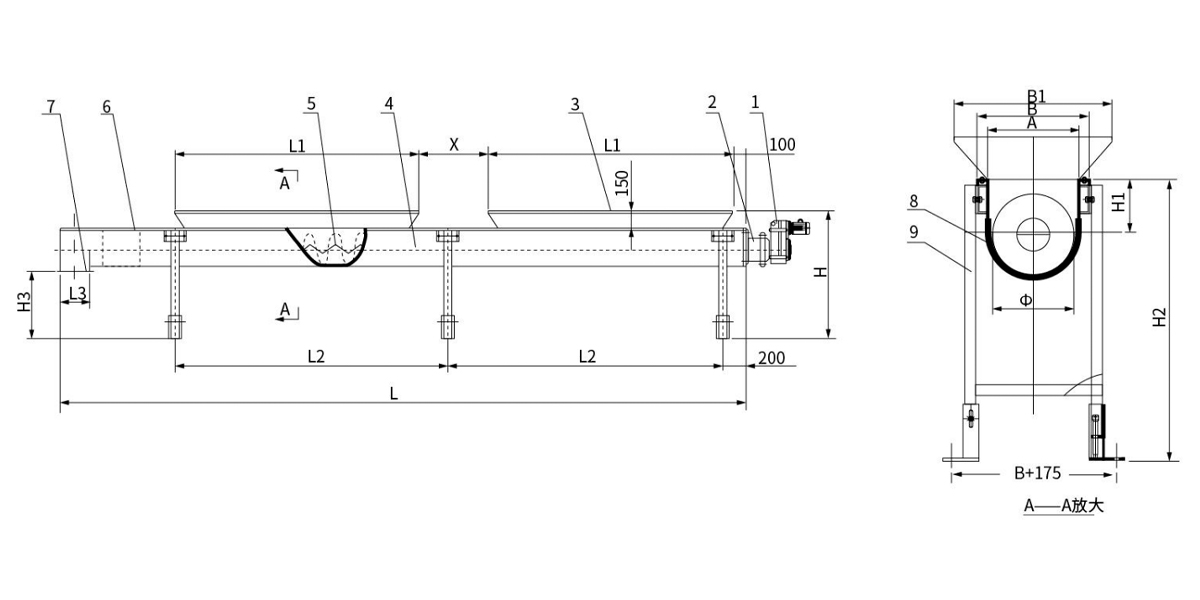

| 1 | Unidad motriz | 6 | Placa de cubierta |
| 2 | Alojamiento del cojinete | 7 | Salida de descarga |
| 3 | Entrada de alimentación | 8 | Forro resistente al desgaste |
| 4 | Vivienda en forma de U | 9 | Marco de soporte (altura ajustable) |
| 5 | Hoja de tornillo |
| Parámetros/Modelo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Diámetro nominal del tornillo D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Diámetro del tornilloφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Tasa de flujo Q (m³/h) | Ángulo de instalación α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Velocidad de rotación del tornillo n (r/min) | 12~16 | |||||||
| Potencia del motor N (kW) | 0,75~5,5 (dependiendo de L y α) | |||||||
| Dimensiones de instalación (mm) | Diámetro del revestimiento resistente al desgaste A | φ40 | ||||||
| Diámetro de la carcasa B | ϕ 110 | |||||||
| Ancho de apertura de descarga B1 | Compatible con el equipo correspondiente. | |||||||
| Longitud del tornillo L | Dependiendo de los requisitos del usuario | |||||||
| Longitud de entrada de alimentación L1 | Compatible con el equipo correspondiente. | |||||||
| Distancia entre soportes L2 | (L-1000)/2~L-71000)/3 | |||||||
| Ancho de apertura de descarga L3 | 250 | 250 | 300 | 350 | 400 | |||
| Altura total del equipo H | Compatible con el equipo correspondiente. | |||||||
| Altura desde el centro del eje del tornillo hasta la placa de cubierta H1 | 140 | 165 | 188 | 210 | 240 | |||
| Altura de la placa de cubierta H2 | H-150 | |||||||
| Altura inferior de la carcasa H3 | Compatible con el equipo correspondiente. | |||||||
Transportador de tornillo sin eje: se utiliza principalmente para transportar materiales propensos a enredarse y que tienen alta viscosidad, lo que soluciona eficazmente los problemas de obstrucción.
Ámbito de aplicación:
1. Servicios Ambientales de Agua: Transporte de lodos deshidratados, cribas y arenas.
2. Sector Industrial: Residuos sólidos municipales, residuos de alimentos, lodos químicos y materias primas químicas viscosas.
3. Industria de materiales de construcción: Materiales en polvo como harina cruda de cemento y cenizas volantes.
Con una sólida base técnica y un sistema de calidad certificado ISO, Hengye ayuda a clientes de diversas industrias a mejorar la eficiencia del tratamiento, reducir costos operativos y cumplir con los estándares ambientales globales.
