Cómo funciona la filtración de tambor y dónde encaja en el tren de tratamiento

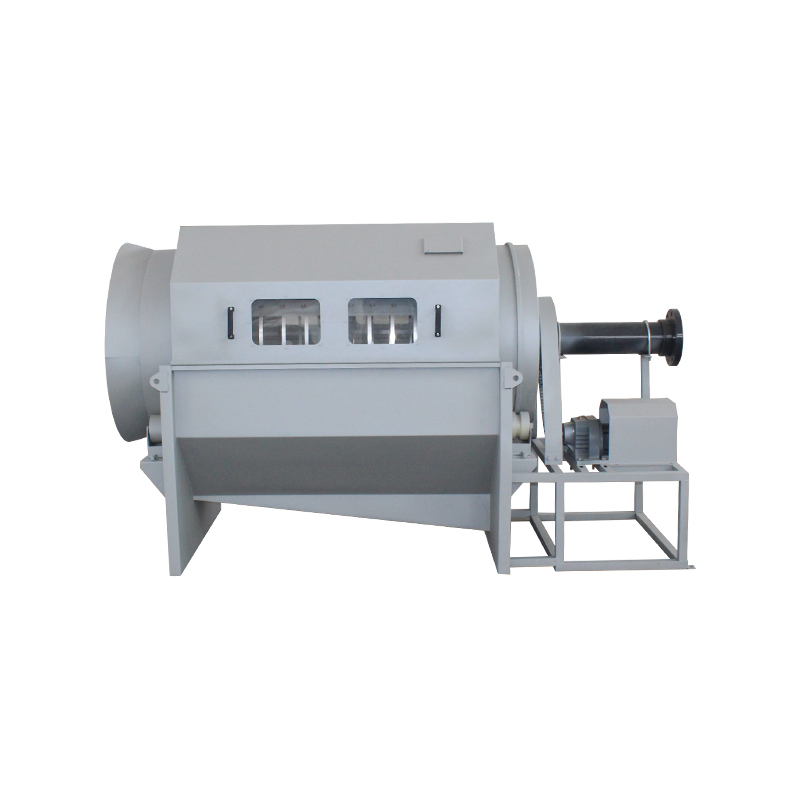

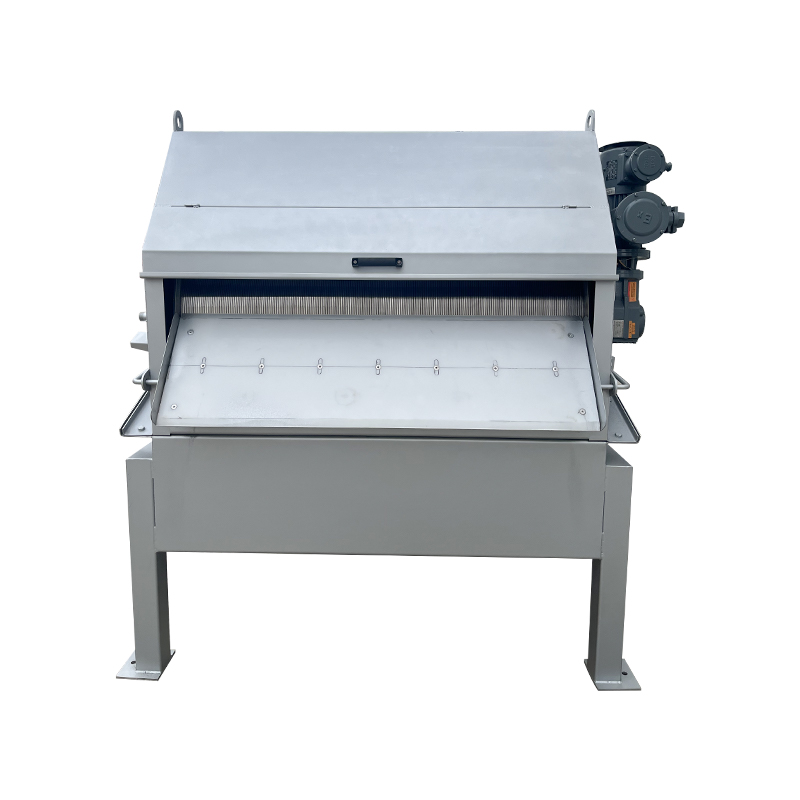

A filtro de tambor funciona según el principio de cribado rotatorio continuo: las aguas residuales fluyen hacia el interior de un tambor cilíndrico giratorio (flujo de adentro hacia afuera) o contra su superficie exterior (flujo de afuera hacia adentro), pasando a través de un medio filtrante fino (generalmente alambre de cuña de acero inoxidable, malla tejida o tela de poliéster) mientras que los sólidos retenidos se acumulan en la superficie y se eliminan mecánicamente mediante un sistema de rociado o raspador de retrolavado.

Dentro de un tren de tratamiento de aguas residuales, la filtración de tambor normalmente cumple una de dos funciones. Como paso de detección principal, intercepta sólidos suspendidos gruesos antes de las etapas de tratamiento biológico o químico, lo que reduce la carga orgánica y protege los equipos posteriores contra obstrucciones. Como paso de pulido terciario después de la clarificación secundaria, elimina los sólidos suspendidos residuales y el arrastre de flóculos para lograr objetivos de calidad del efluente que la sedimentación por gravedad por sí sola no puede cumplir de manera confiable.

La operación de autolimpieza continua es una ventaja definitoria: a diferencia de las cribas estáticas o los filtros prensa por lotes, los filtros de tambor mantienen un rendimiento hidráulico constante sin interrupción para los ciclos de limpieza manual. Esto los hace particularmente adecuados para instalaciones que funcionan las 24 horas del día, donde la continuidad del proceso afecta directamente la producción y el riesgo de cumplimiento.

Selección de medios filtrantes y su efecto en el rendimiento de la separación

El medio filtrante es el núcleo funcional de cualquier máquina de tambor de microfiltración , y su especificación gobierna directamente tanto la eficiencia de la separación como la vida útil operativa. El tamaño de la apertura, la relación del área abierta, el perfil de la superficie y la composición del material deben coincidir con la distribución del tamaño de las partículas y las características químicas de la corriente de aguas residuales objetivo.

Las configuraciones de medios comunes y sus aplicaciones típicas incluyen:

• Cribas de alambre en forma de cuña (50–500 µm) — elevada resistencia mecánica, excelente resistencia a la abrasión y al ataque químico; preferido para la recuperación de fibra de fábricas de papel y la recirculación de agua de acuicultura
• Malla tejida de acero inoxidable (10–200 µm) — captura de partículas más finas; Adecuado para efluentes farmacéuticos y de calidad alimentaria donde se aplican normas de higiene.
• Tela filtrante de poliéster (10–100 µm) — ciclos de sustitución de menor coste; Utilizado en tratamiento terciario municipal y teñido de textiles, pulido de aguas residuales.
• Placa perforada con malla adherida (100–2000 µm) — cribado primario de alta resistencia; maneja altas cargas de sólidos en mataderos y aguas residuales de procesamiento de alimentos

Un parámetro que frecuentemente se pasa por alto es la proporción de área abierta: el porcentaje de la superficie del tambor que es permeable. Un área abierta más alta reduce la pérdida de carga en el medio y permite la operación a niveles más bajos de inmersión del tambor, extendiendo la zona de filtración efectiva por rotación. Sin embargo, aumentar el área abierta con un tamaño de apertura fijo generalmente reduce la resistencia mecánica, lo que crea un compromiso de diseño que debe resolverse en función de la carga de sólidos y la vida útil esperada del medio. Hengye Technology evalúa las especificaciones de los medios filtrantes como parte del proceso de diseño de su sistema, asegurando que la selección de apertura se valide con los datos reales del tamaño de partículas del flujo de aguas residuales del cliente en lugar de asumirse a partir de los puntos de referencia de la industria.

Diseño del sistema de retrolavado: equilibrio entre la eficiencia de la limpieza y el consumo de agua

La actuación de un filtro de rodillos con el tiempo depende críticamente de la efectividad de su sistema de retrolavado. Una presión o cobertura de retrolavado insuficiente permite que los sólidos ceguen el medio filtrante progresivamente, lo que reduce la capacidad hidráulica y aumenta el riesgo de daños en el medio debido a la acumulación de presión diferencial. Por otro lado, un contralavado excesivo consume volúmenes significativos de agua limpia y aumenta el volumen de la corriente rechazada que requiere tratamiento o eliminación adicional.

Los sistemas modernos de retrolavado de filtros de tambor están diseñados en torno a varios parámetros clave:

• Geometría y espaciado de las boquillas — las boquillas de pulverización en abanico deben proporcionar una cobertura lateral total del ancho del medio sin sombras de presión inducidas por superposición ni zonas insuficientemente limpiadas entre las boquillas
• Presión de funcionamiento - normalmente 1,5–3,0 bares para la mayoría de los medios de malla industriales; Una presión insuficiente sobre el fino tejido de poliéster permite la acumulación de biopelículas que resisten progresivamente la limpieza hidráulica.
• Fuente de agua de retrolavado — el uso de efluentes tratados para el retrolavado reduce el consumo de agua dulce, pero requiere una calidad de filtrado suficiente para evitar la recontaminación de la superficie del medio.
• Activador de frecuencia de limpieza — los disparadores automáticos por diferencial de nivel o basados en pérdidas de carga son más confiables que los sistemas basados en temporizadores, particularmente para aplicaciones industriales de carga variable

En corrientes de aguas residuales con alto contenido de aceite, común en fábricas de prendas de vestir que utilizan lubricantes de fibras sintéticas o plantas de procesamiento de plástico, es posible que se requieran ciclos de limpieza química suplementarios con detergentes alcalinos a intervalos semanales o mensuales para eliminar las capas de incrustaciones hidrofóbicas que el retrolavado hidráulico por sí solo no puede eliminar. La planificación de puntos de acceso para limpieza química y conexiones de dosificación de productos químicos en la etapa de diseño evita costosas adaptaciones posteriores.

Dimensionamiento de un filtro de tambor: entradas clave de diseño y errores de especificación comunes

El tamaño del filtro de tambor se rige por la tasa de carga hidráulica (el volumen de aguas residuales procesadas por unidad de área de filtro sumergido por unidad de tiempo) combinada con la tasa de carga de sólidos, que determina la rapidez con la que la superficie del medio se ciega entre los ciclos de retrolavado. Ambos parámetros deben calcularse en condiciones de flujo máximo, no en flujo promedio, para garantizar que la unidad no se convierta en un cuello de botella hidráulico durante los períodos de alta carga.

Los errores de dimensionamiento más comunes que se encuentran en las instalaciones industriales incluyen:

• Subdimensión basada en el flujo diario promedio — la generación de aguas residuales industriales rara vez es uniforme; Los eventos de descarga por lotes de ciclos de limpieza o cambios de turno pueden producir flujos instantáneos. 3 a 5 veces el promedio diario
• Ignorando los efectos de la temperatura sobre la viscosidad. — la viscosidad de las aguas residuales aumenta significativamente a temperaturas más bajas, lo que reduce el flujo de filtración y requiere un área de tambor más grande para mantener el rendimiento en condiciones operativas invernales
• Especificación del tamaño de apertura sin datos sobre el tamaño de las partículas — seleccionar un tamiz nominal de 100 µm sin confirmar que los sólidos objetivo sean consistentemente mayores que 100 µm da como resultado una turbidez persistente en el filtrado
• Omitir la distribución del flujo de entrada — la distribución desigual del flujo a lo largo del ancho del tambor crea zonas de sobrecarga localizadas que ciegan prematuramente y dejan otras secciones infrautilizadas

El dimensionamiento correcto también requiere especificar un nivel de inmersión del tambor apropiado, generalmente 60–75% del diámetro del tambor, para equilibrar la utilización del área de filtración contra el riesgo de resuspensión de sólidos del canal de rechazo de retrolavado. En Yixing Hengye Environmental Protection Technology Co., Ltd., las especificaciones de los filtros de tambor se desarrollan a través de una revisión de diseño estructurado que incorpora datos de flujo medidos en el sitio, resultados de caracterización de partículas y objetivos de calidad de efluentes, lo que garantiza que el equipo instalado funcione de manera confiable en toda la gama de condiciones operativas en lugar de solo bajo supuestos ideales de laboratorio.
