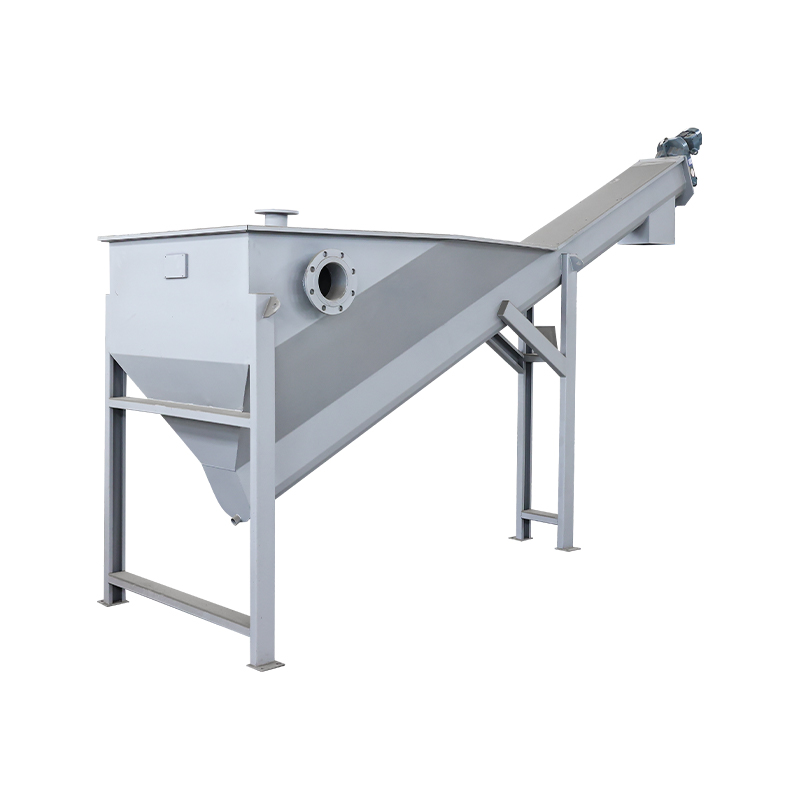

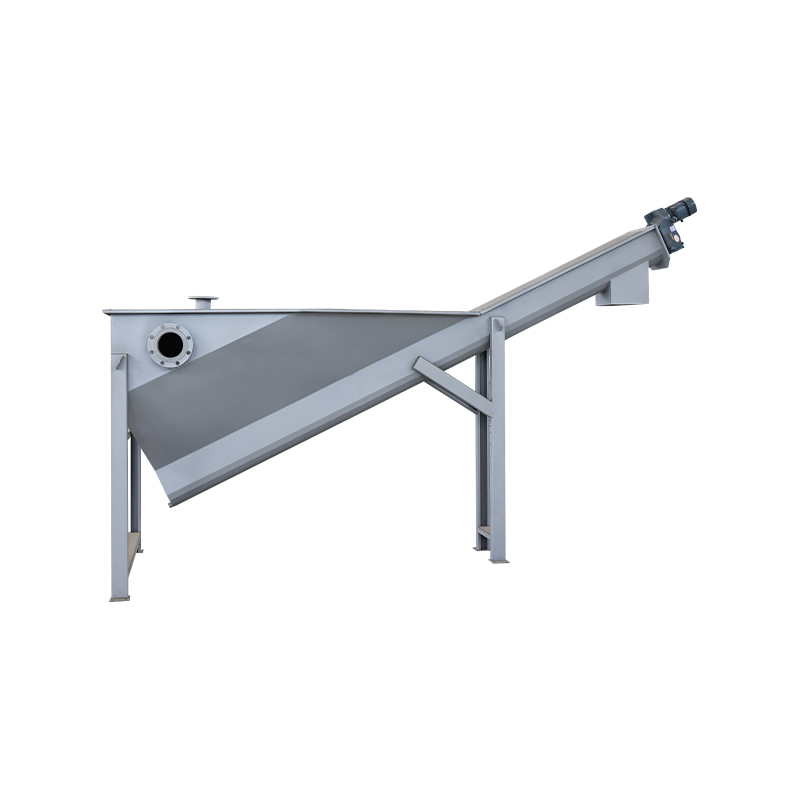

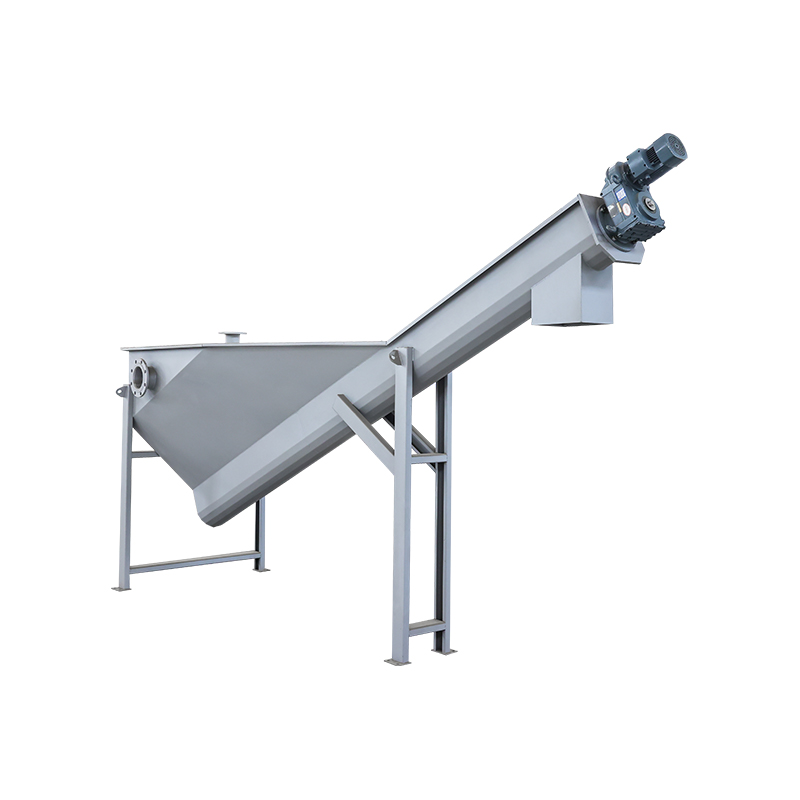

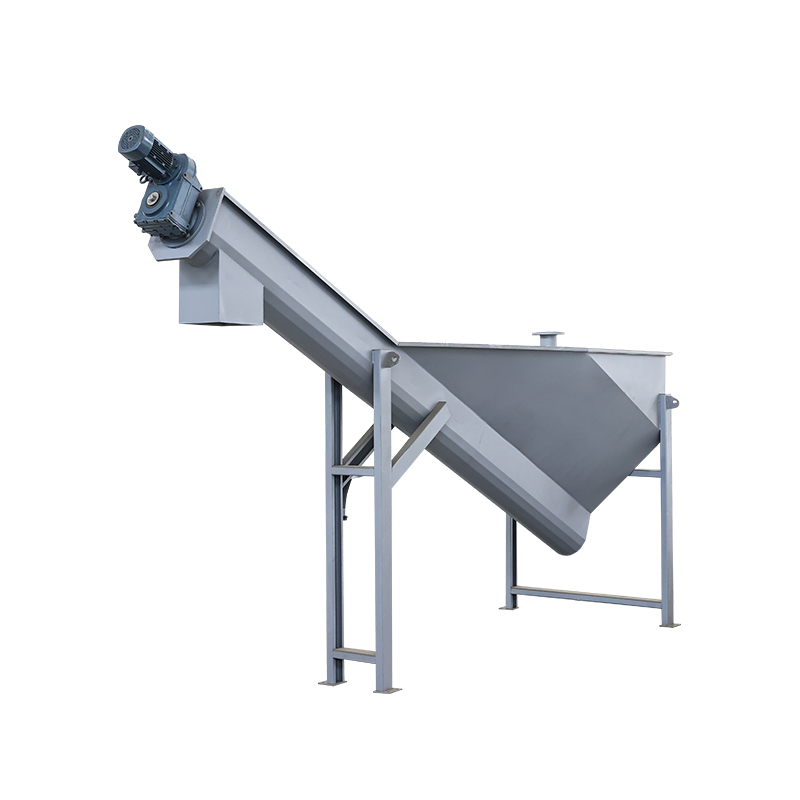

El separador de agua y arena es adecuado para la eliminación de arena en tanques de sedimentación en plantas de tratamiento de aguas residuales municipales. Se utiliza principalmente junto con tanques de sedimentación ciclónicos, máquinas de eliminación de arena o colectores de arena de succión tipo puente para procesar aún más la mezcla de arena y agua descargada.

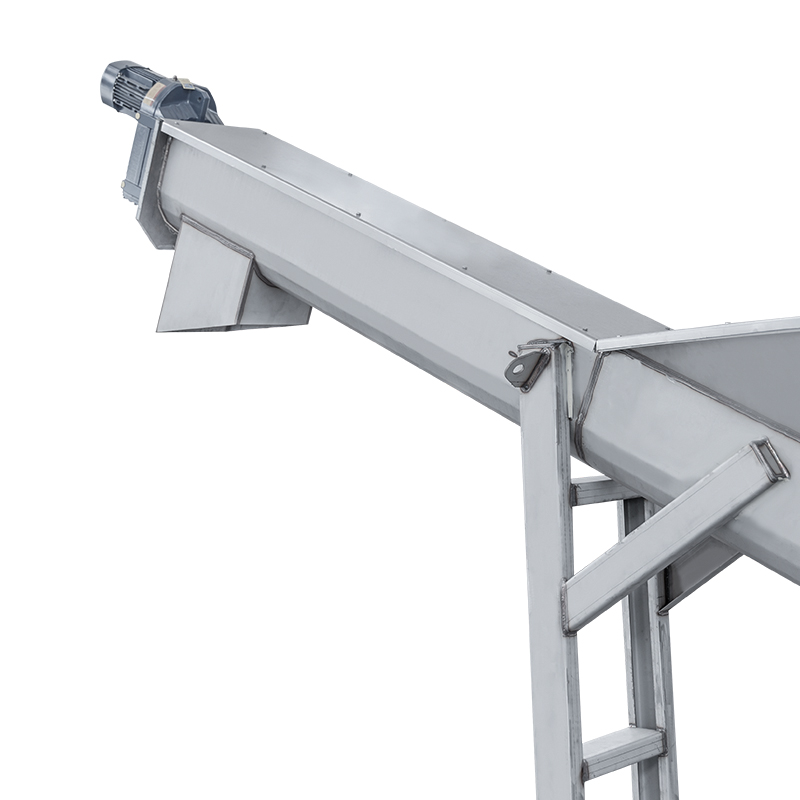

· El sistema de transmisión emplea reductores de engranajes helicoidales de eje paralelo montados en ejes, que presentan una estructura compacta y un funcionamiento suave y seguro;
· La tasa de recuperación de partículas de más de 0,2 mm alcanza hasta el 96% después de la separación;
· Los canales en forma de U están revestidos con revestimientos resistentes al desgaste, lo que garantiza una larga vida útil y un fácil reemplazo;
· La operación completamente cerrada mantiene condiciones ambientales favorables. Marco asegurado con pernos de expansión, lo que elimina la necesidad de anclajes integrados.

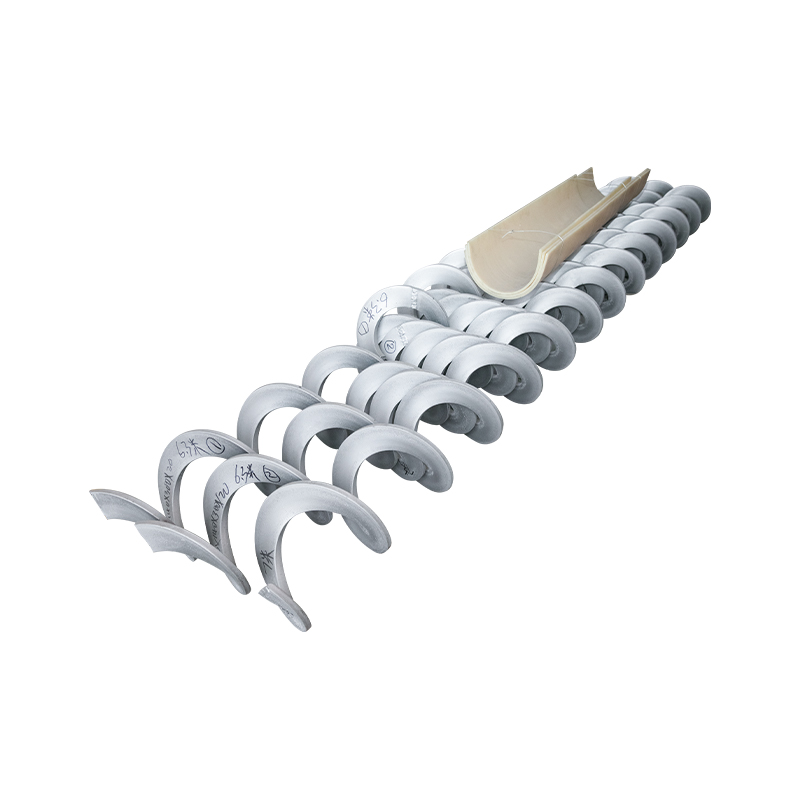

Este equipo emplea un mecanismo de tornillo sin eje. La mezcla de arena y agua se introduce en el separador desde arriba. La grava se deposita por gravedad dentro del canal de separación de arena y agua. La rotación del tornillo sin eje empuja gradualmente la grava a lo largo de un canal en forma de U del 25% hacia la salida. Luego, la grava cae a un cilindro receptor para su transporte externo. El agua separada se desborda de la salida del canal de separación, mejorando el entorno operativo y facilitando el transporte externo.

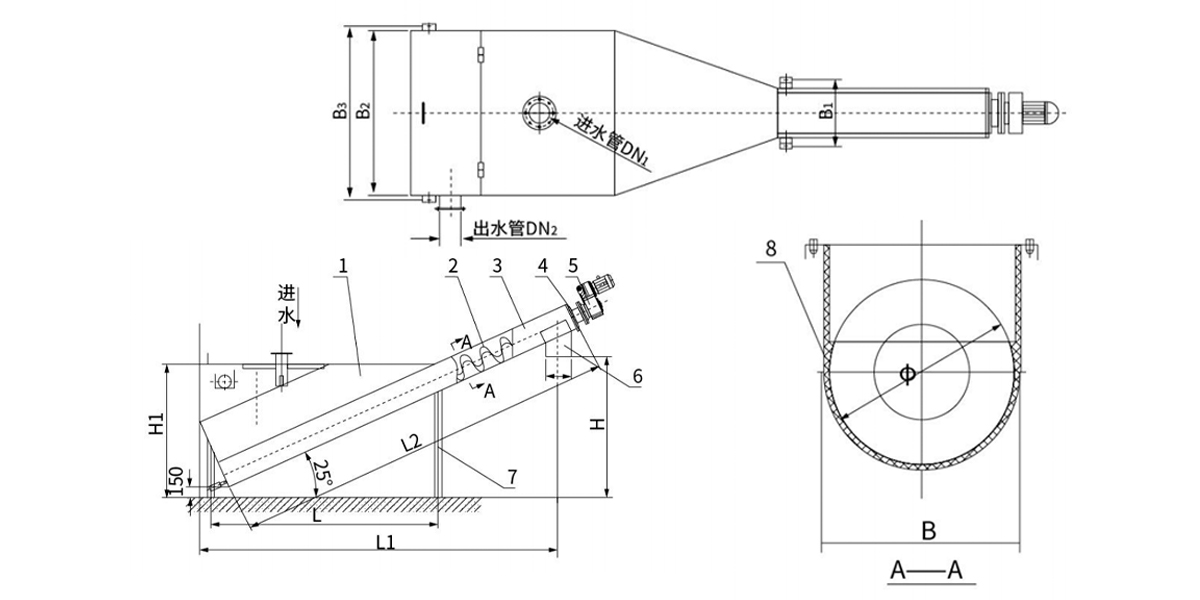

| 1 | Tanque de separación | 5 | Unidad motriz |
| 2 | Hoja espiral | 6 | Salida de descarga de arena |
| 3 | Canal en forma de U | 7 | Marco de soporte |
| 4 | Alojamiento del cojinete | 8 | Forro resistente al desgaste |
| Modelo/Especificaciones | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Diámetro nominal del tornillo D (mm) | 260 | 300 | 350 | 400 | ||
| Diámetro del tornillo M (mm) | 235 | 285 | 320 | 385 | ||
| Capacidad de procesamiento Q (L/s) | 5~12 | 12~20 | 20~27 | 27~35 | ||
| Ángulo de instalación α (°) | 25 | |||||
| Velocidad de rotación del tornillo n (r/min) | ≈4.8 | |||||
| Potencia del motor N (kW) | 0.37 | 0.55 | 0.75 | |||
| Tasa de recuperación (tamaño de partícula ≥0,2 mm) | ≥96 | |||||
| Contenido de humedad después de la separación de la arena (%) | <65 | |||||
| Dimensiones de instalación (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Separador de arena: Se utiliza principalmente como equipo de soporte para cámaras de arena en plantas de tratamiento de aguas residuales para separar y limpiar partículas de arena.
Rango de aplicación:
1. Protección Ambiental Municipal: Separación de agua y arena en desarenadores ciclónicos o desarenadores aireados de depuradoras de aguas residuales de gran y mediana dimensión.
2. Aguas Residuales Industriales: Remoción de arena en plantas de purificación de agua y tratamiento de arena en aguas residuales de procesamiento de alimentos.
Con una sólida base técnica y un sistema de calidad certificado ISO, Hengye ayuda a clientes de diversas industrias a mejorar la eficiencia del tratamiento, reducir costos operativos y cumplir con los estándares ambientales globales.
